오늘은 캠핑카를 만들 때 메인 전선은 어떤 전선을 사용해야 할지 전선 굵기는 어느 굵기를 사용해야 하는지에 대해서 설명해 드리겠습니다.
캠핑카 만들기에 필요한 기초 상식부터 시작하여 모든 것을 알려드리겠습니다. 처음부터 보시면 자작캠핑카를 만드는 데 있어서 필요한 모든 정보를 얻을 수 있을 겁니다. 캠핑카 회사를 차릴 수 있을 정도로 자세히 알려드릴 테니 즐겨찾기나 구독을 하여 보시면 많은 도움이 되실 겁니다.
메인전선 기본상식

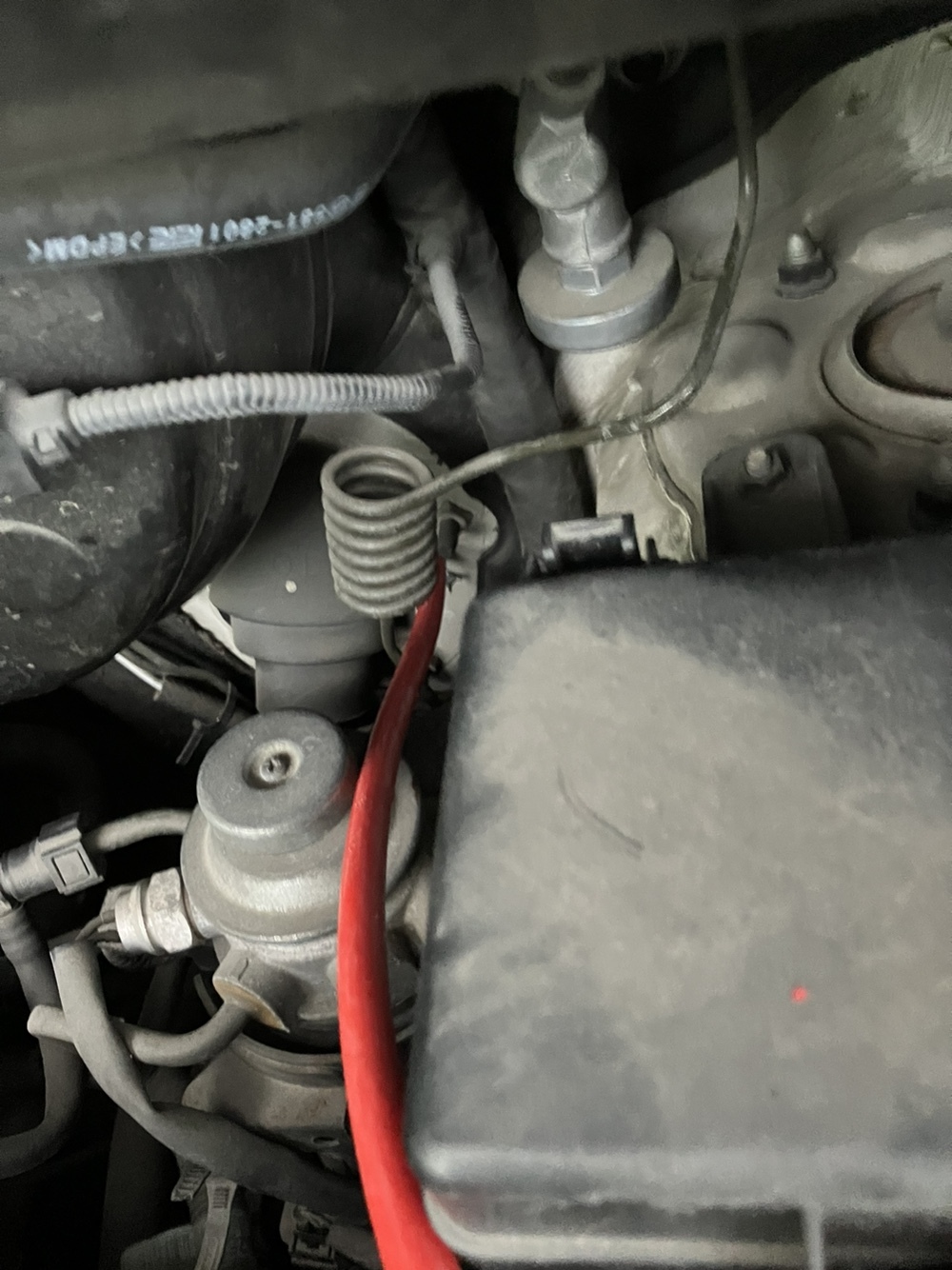

캠핑카를 만들 때 메인 전선이라고 하면 차량 베터리에서 부터 보조 배터리까지 연결하는 전선을 얘기합니다.
차량배터리와 보조배터리를 연결하는 이유는 알터에서 생성되는 전기로 차량배터리를 충전하게 되는데 차량 배터리를 충전하면서 보조배터리를 같이 충전하기 위함입니다.
*알터(제너레이터)는 자동차에 이용하는 전기를 생성하는 장치라고 보시면 됩니다. 자동차 시동을 키게되면 알터에서 전기를 생성하여 자동차 배터리를 충전하게 됩니다. 자동차가 방전되었을 때 시동을 계속 켜놓는 이유가 바로 알터에서 전기를 생성하여 차량배터리를 충전하기 위합니다.
메인전선에 흐르는 전류는
차량베테리(알터에 직접 연결해도 무방) -> 주행충전기 -> 보조베터리로 흐르게 되는 것이지요.
나는 주행충전기를 사용 하지 않겠다는 분은 메인 전선을 설치 안 하셔도 되는 것입니다.
✔ 주의: 주행충전기가 잘못 연결되면 역전류가 흘러 차량베터리 방전이 일어날 수 있습니다.
전선의 굵기와 허용전류
그렇다면 차량베터리에서 부터 보조배터리까지 가는 매인 전선은 어떤 전선을 사양해야 할까?
그것은 주행충전기를 어떤것을 사용하느냐에 따라 달라집니다.

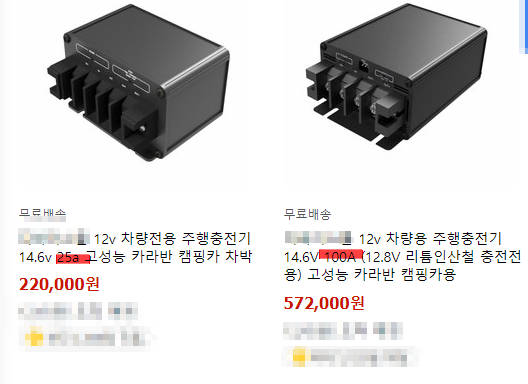

주행충전기는 낮은것은 25A 정도부터 높게는 100A 정도까지 나오는데요. 그 비용도 천차만별입니다.
25A 기준으로 보면 얇은 전선을 사용해도 무방하지만 캠핑카를 타고 다니면서 25A에서 더 높은 충전을 할 수 있는 주행충전기로 교체를 하고 싶다면 전선을 다시 깔아야 하는 번거로움이 있겠죠.
목공 시공방법에 따라서는 전선을 교체하기 어려울 수도 있습니다.
되도록이면 굵은 전선을 사용하는 것을 추천하지만 굵은 전선을 사용하면 그만큼 가격도 비싸지겠죠.
✅ 주행충전기의 A를 낮은 것으로 사용 ➡ 메인 전선의 굵기도 얇아짐 (비용절감)
* 사용하다가 주행 충전기의 A를 높은 것으로 교체 할 경우 전선도 다시 깔아야 함.
* 목공 시공방법에 따라서 전선교체가 어려울 수도 있음.
✅ 주행충전기의 A를 높은 것으로 사용 ➡ 메인 전선의 굵기도 굵어짐
(전선 비용은 1M 기준 10,000원 정도)
위 표는 전선의 굵기와 허용전류를 나타내는 표입니다. 표가 복잡하지만 AWG,MM2 그리고 허용전류만 확인하면 됩니다. 거리가 늘어날수록 전선은 더 굵어져야 하는데 캠핑카에서 거리를 재봐야 길어야 3M를 넘기지 않으니 무방하다고 볼 수 있습니다.
허용전류에 맞지 않는 얇은 전선을 사용하면 당연히 화재의 위험이 있으니 20%정도 더 굵은 전선을 사용하시는 게 좋습니다.
예를 들어 100A 주행충전기를 달려고 하면 허용전류 98~107을 보고 4 AWG, 20Q 전선을 사용하지 말고 그 위에 단계인
3 AWG, 25Q 전선을 사용하는 것이 바람직합니다.
50A 주행충전기를 사용할 예정이라면 10Q 정도면 충분하지만 역시 20Q 정도를 사용하는 것을 권장드립니다.
✅ 주행충전기 50A 사용 ➡ 7AWG OR 10Q 전선 사용이 표준
✅ 주행충전기 100A 사용 ➡ 4AWG OR 20Q 전선 사용이 표준
(하지만 화재의 위험이 있으니 일반적으로 20% 이상 굵은 전선 사용을 권장함.)

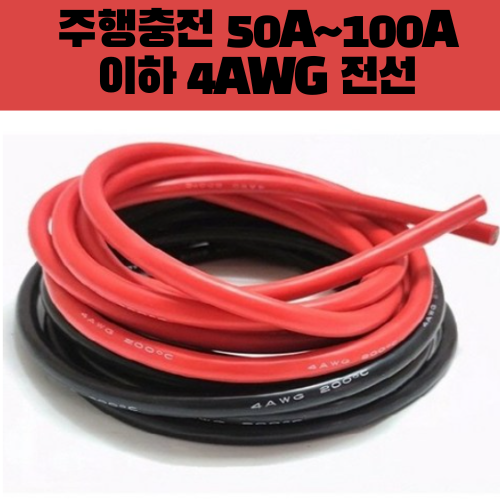

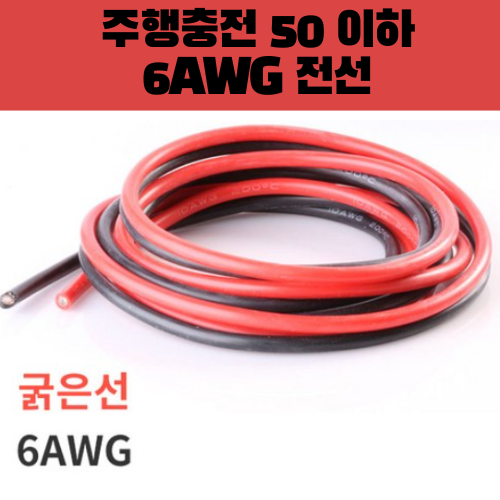

⬇ 구입 전선정보 바로가기
![]() |
![]() |
주행충전기 고르기
주행충전기를 고를 때는 배터리를 어떤 것을 사용하느냐에 따라서 달라지는데 캠핑카에는 인산철배터리가 들고 가기 때문에 인산철배터리를 충전할 수 있는 주행충전기를 골라야 합니다.
년식이 있는 캠핑카를 보면 산업용베터리를 넣은 캠핑카도 간혹 있는데 가격이 조금 비싸더라도 인산철 배터리를 사용하는 것이 좋습니다. 그 이유에 대해서는 다른 포스팅을 하면서 차차 설명하도록 하겠습니다.
다음은 용량(?)인데 몇 A의 주행충전기를 살 것인가? 입니다. 고려해 봐야 할 것은
1. 태양열 충전이나 한전충전기 등 충전을 대체할 것이 있는지?
✔ 있다면 낮은 A , 없다면 높은 A
2. 베터리의 용량이 몇 A 인지?
✔ 용량이 작으면 낮은 A , 크다면 높은 A
3. 다니려고 하는 곳의 거리(주행거리)
✔ 멀면 낮은 A , 가까우면 높은 A

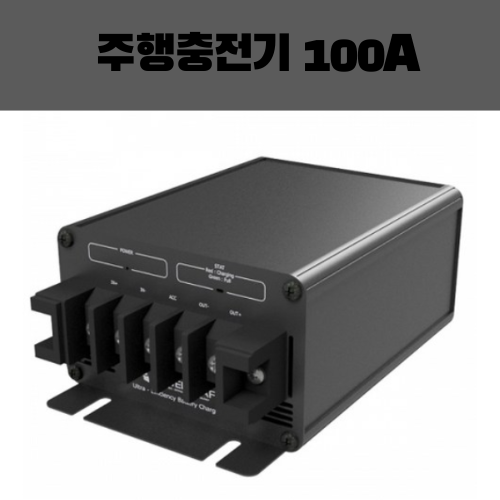

⬇ 제품정보 바로가기
![]() |
![]() |
캠핑카 만들때 메인 전선과 전선굵기에 대해서 알아봤습니다. 다음에는 주행충전기 설치 방법에 대해서 포스팅하겠습니다.
